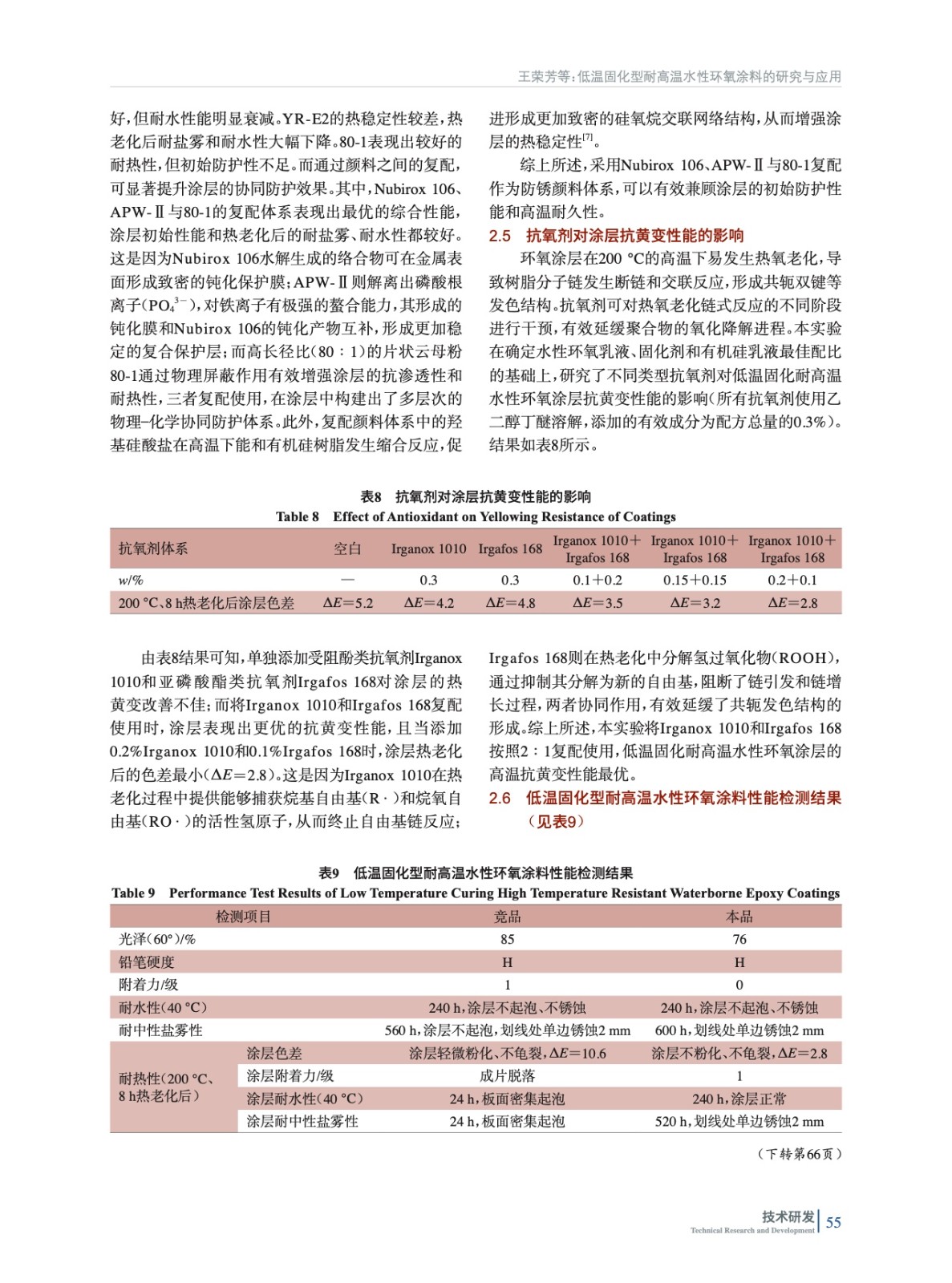

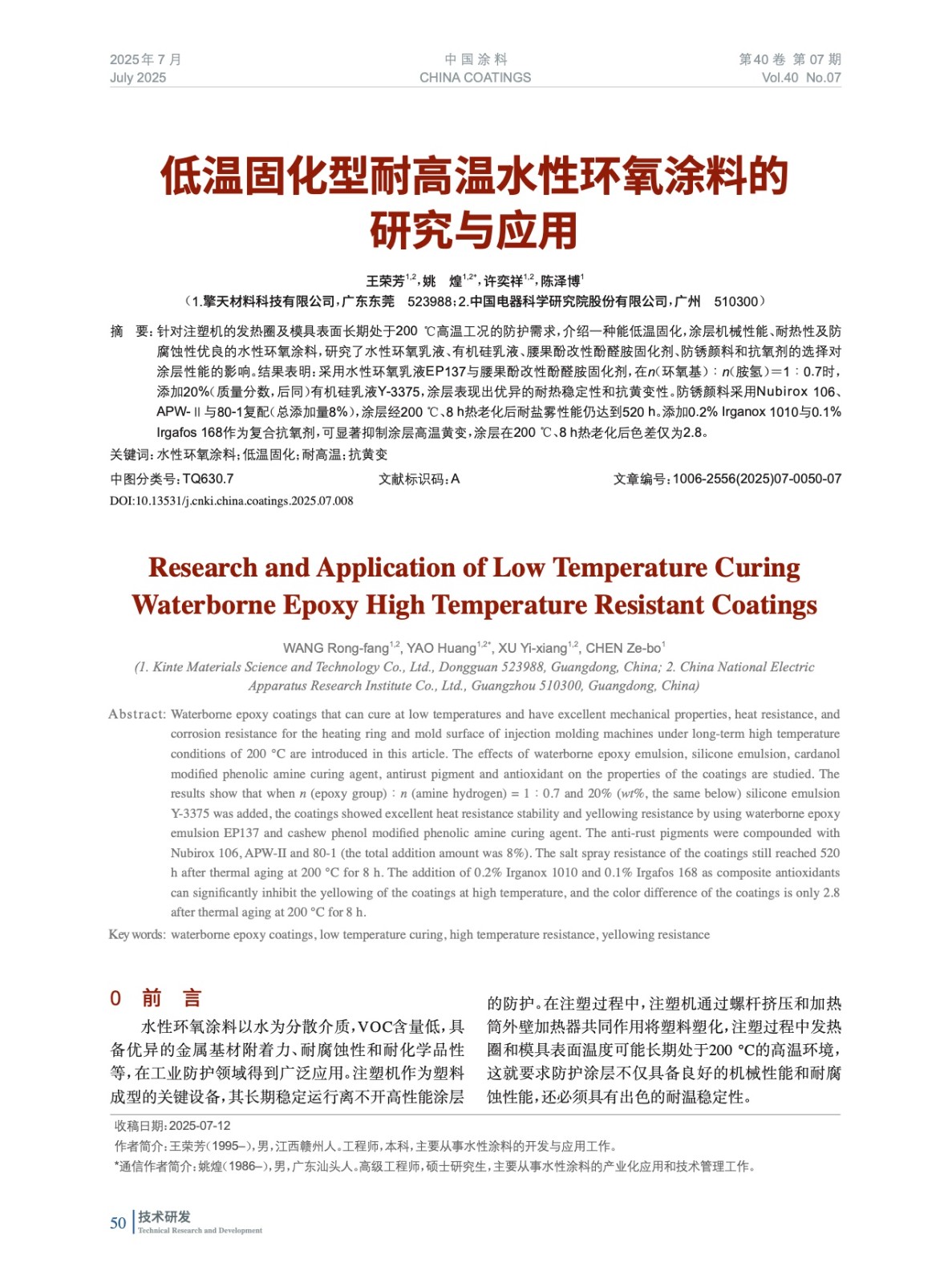

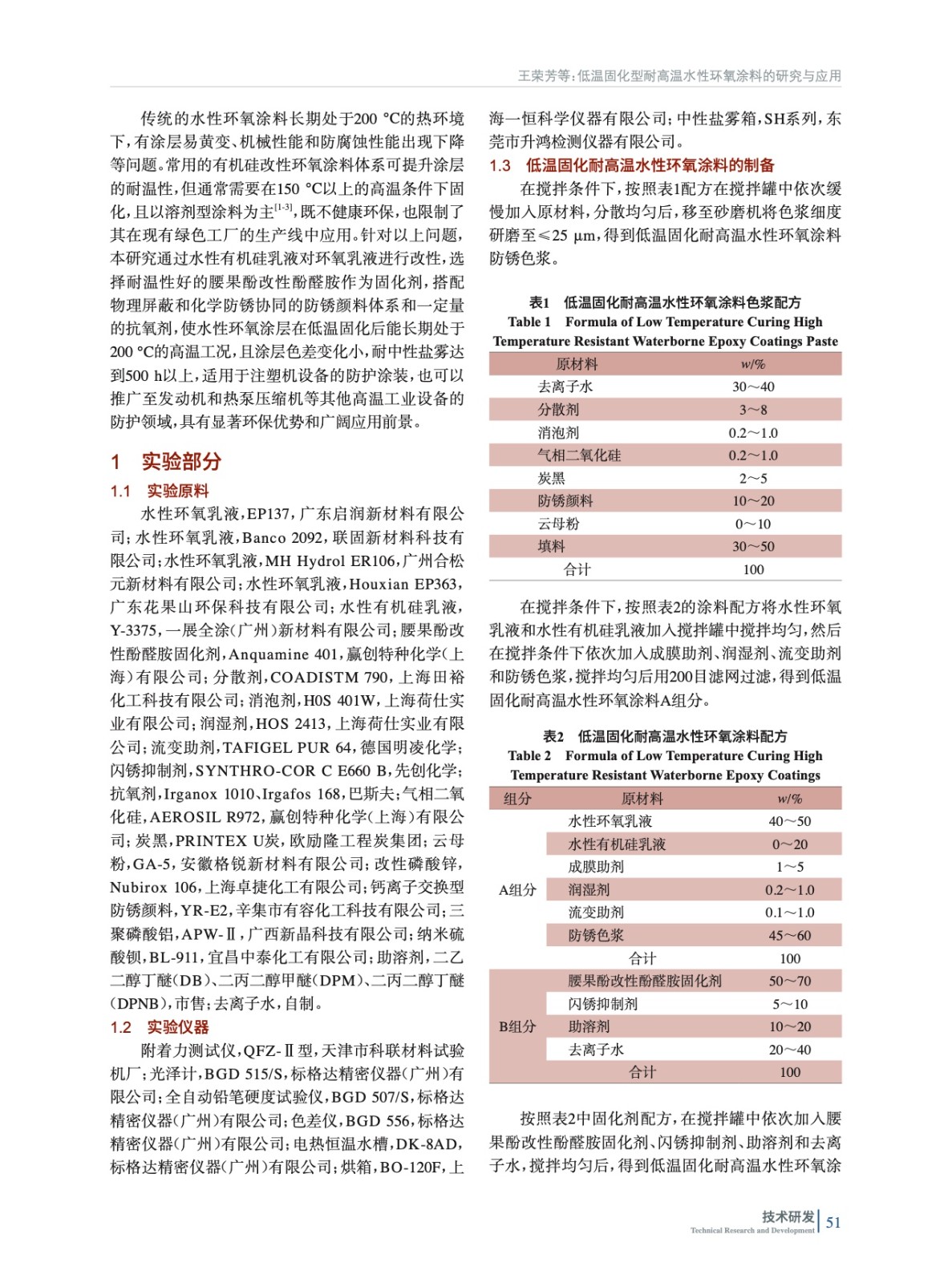

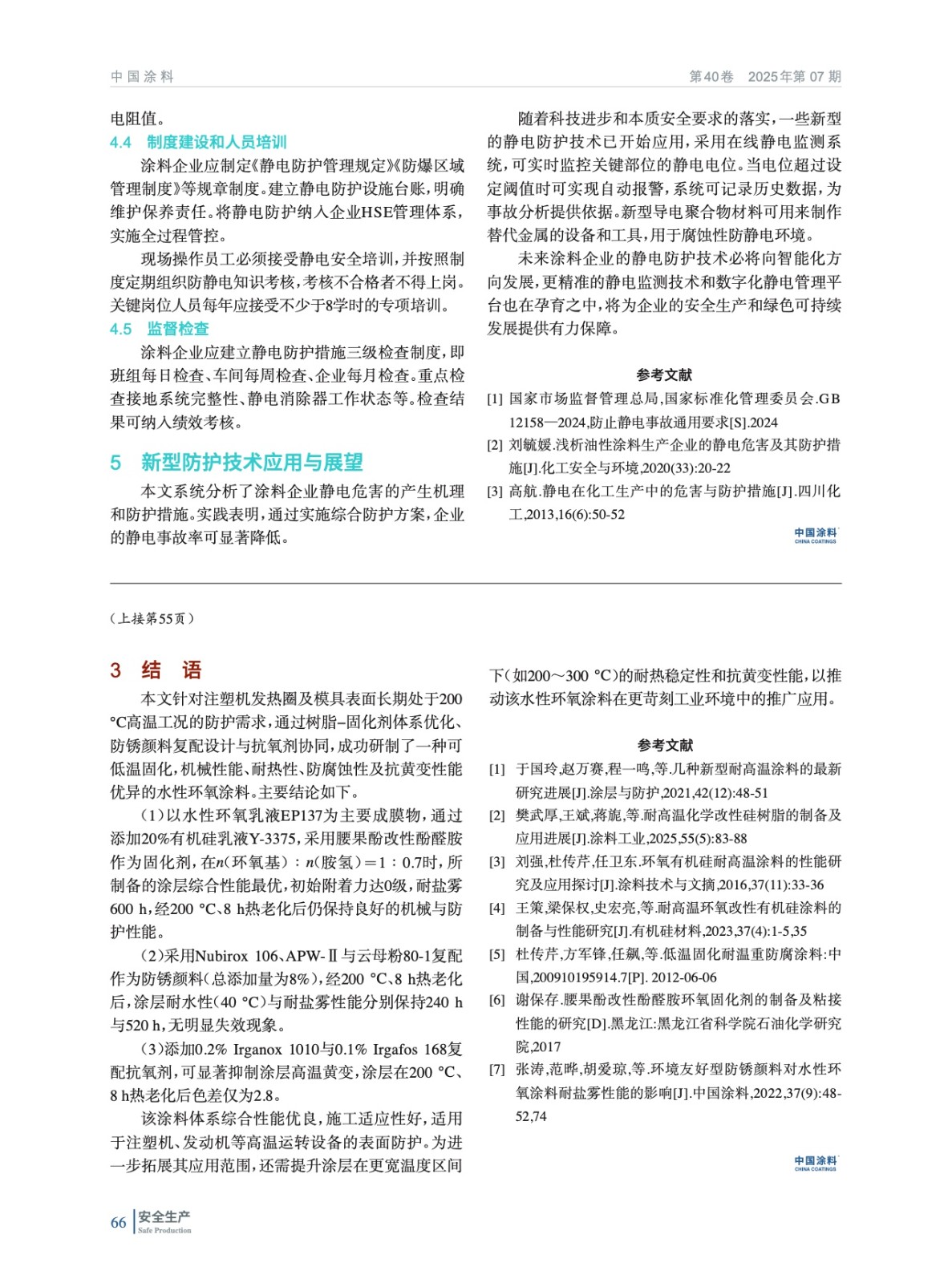

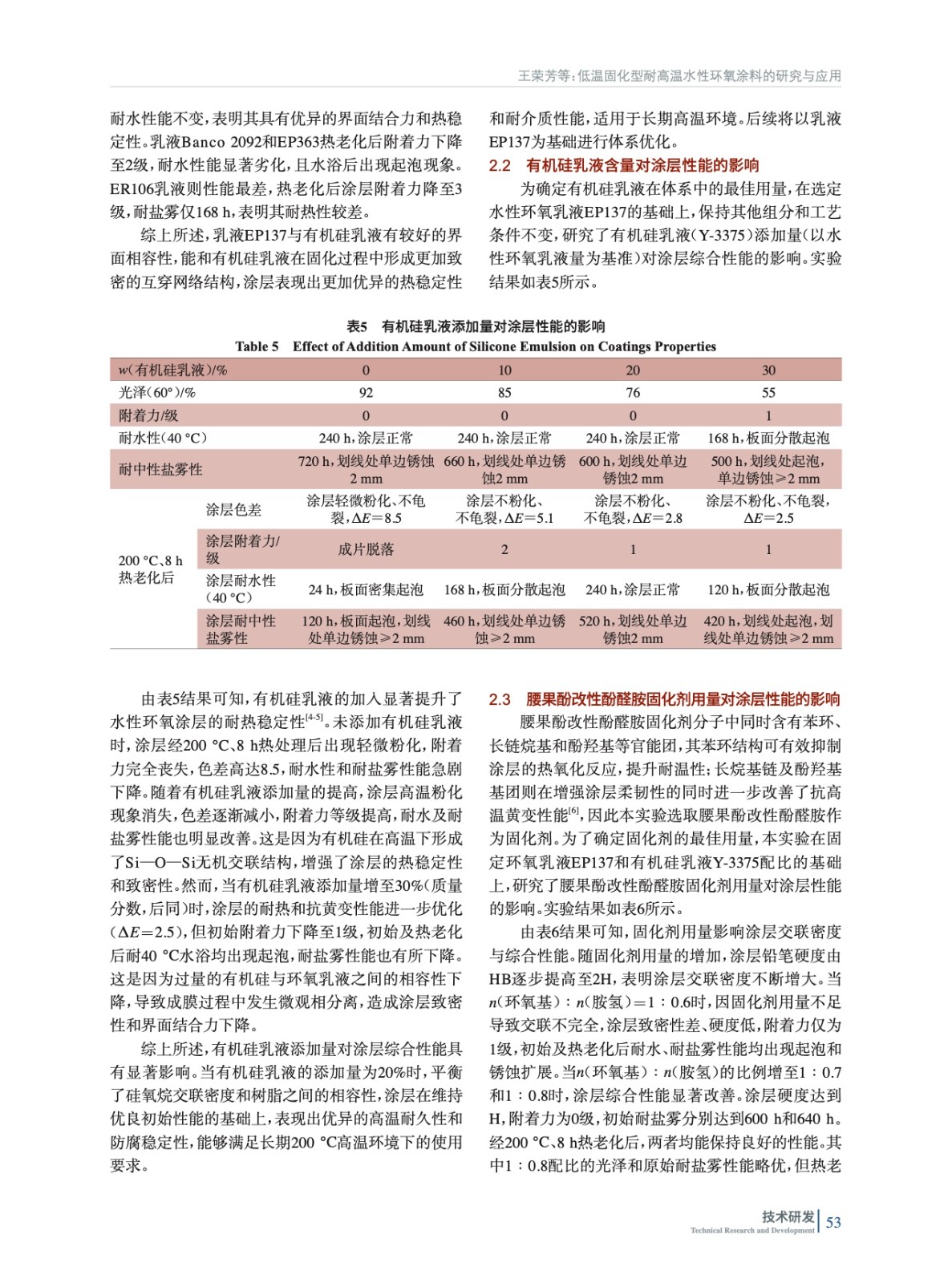

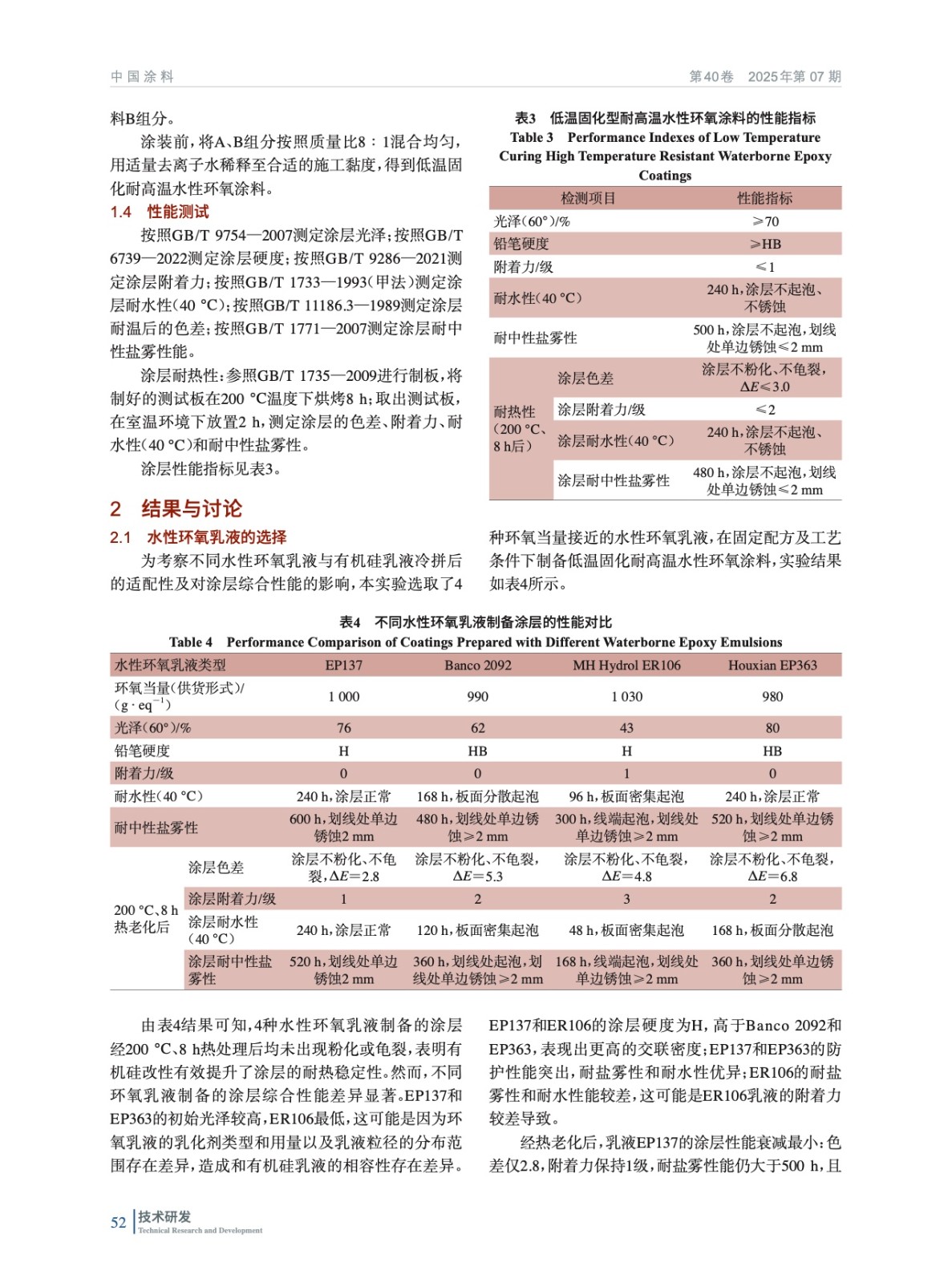

摘要：針對(duì)注塑機(jī)的發(fā)熱圈及模具表面長(zhǎng)期處于200 ℃高溫工況的防護(hù)需求，介紹一種能低溫固化，涂層機(jī)械性能、耐熱性及防腐蝕性優(yōu)良的水性環(huán)氧涂料，研究了水性環(huán)氧乳液、有機(jī)硅乳液、腰果酚改性酚醛胺固化劑、防銹顏料和抗氧劑的選擇對(duì)涂層性能的影響。結(jié)果表明：采用水性環(huán)氧乳液EP137與腰果酚改性酚醛胺固化劑，在n（環(huán)氧基）∶n（胺氫）＝1∶0.7時(shí)，添加20%（質(zhì)量分?jǐn)?shù)，后同）有機(jī)硅乳液Y-3375，涂層表現(xiàn)出優(yōu)異的耐熱穩(wěn)定性和抗黃變性。防銹顏料采用Nubirox 106、APW-Ⅱ與80-1復(fù)配（總添加量8%），涂層經(jīng)200 ℃、8 h熱老化后耐鹽霧性能仍達(dá)到520 h。添加0.2% Irganox 1010與0.1% Irgafos 168作為復(fù)合抗氧劑，可顯著抑制涂層高溫黃變，涂層在200 ℃、8 h熱老化后色差僅為2.8。
